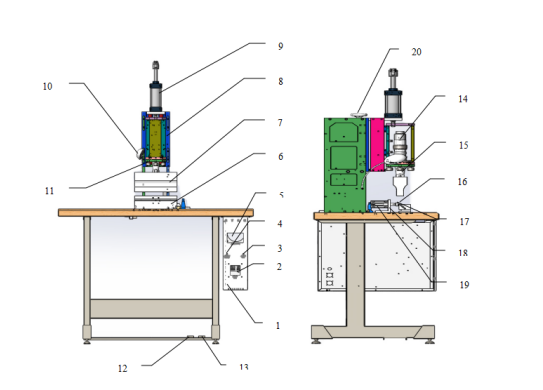

超聲波焊切機機BHP-20D結構圖如下：

1、超聲波電子箱：產生超聲波能量。

2、電源開關：機器的總電源開關。

3、音波測試按鈕：可選擇自動執行超聲波發生或手動發生。

4、電源指示燈：表示電源啟動正常。

5、PLC點觸屏：可以調節各種工作參數。

6、刀架：安裝工作刀片。

7、切布模頭：實現切割布料的目的。

8、滑動板：可通過手輪的調整來進行上下移動。

9、模頭下壓氣缸：切換腳踏閥板的方向，可改變模頭的升降。

10、照明燈：提供更好的工作環境。

11、模頭平衡調整螺絲：通過調節4顆螺絲的松緊，可以調整模頭的平衡度。

12、急停腳踏：當機器在工作中出現意外情況時可以立刻停止工作。

13、啟動腳踏：控制氣缸的上下運動。

14、超聲波振子：將電能轉換為機械能。

15、超聲波振幅桿：連接超聲波焊頭及振動子以傳輸超音波能量。

16、刀片：用于切割布料。

17、推桿：限定布料的切割長度。

18、推桿架：可以調整布料的切割長度。

19、推桿氣缸，可調節推桿的伸縮長度。

20、機構上下調整手輪：通過手輪可以調整機構的高度。

備注：過濾調壓閥（總氣壓）未標示在圖上。

      調節總氣壓，直接影響氣缸下壓氣壓。以及濾除壓縮氣體內雜質與水分，濾杯內若有積水，請拆下清除。
